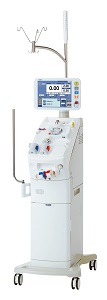

透析用監視装置 TR-3300M
多用途透析装置 高度管理医療機器(クラスⅢ), 特定保守管理医療機器 22500BZX00472000
特長
- 業務効率化の推進
逆ろ過透析液およびオンライン補充液によるプライミング、急速補液、返血および脱血の各自動化機能をグレードアップし、自動化による業務効率化をさらに推進します。 - 操作性・作業性の向上
血液ポンプ、シリンジポンプなどのデバイスはスタッフの作業姿勢を重視したレイアウトとしています。LCD（12.1インチ）および操作部は広範囲に可動し、スタッフおよび患者の視点に合わせて向きを変えることができます。また、操作面では経験の少ないスタッフも簡単に操作ができるよう、各工程で必要なスイッチを表示するなどのナビゲート機能を搭載しています。 - 安全性・信頼性の追求
血液ポンプケーシング部の自動スライド機構を有し、逆ろ過透析液による返血中の血液回路内圧を連続監視できます。これにより、返血開始直前のシャント圧を反映した各患者さんに適した圧力監視条件を設定し、その条件のもとでより安全に自動返血できます。また、全てのクランプをコンソールに組み込み、気泡検知器とクランプをユニット化することで、血液回路のセットミスなどのヒューマンエラーの低減が期待できます。 - 高機能化
オンラインHDFや間歇補充型HDF（I-HDF）など、多様な治療法に対応できます。また、生体モニタリング機能として、血液モニタ（BLM）、透析液排液モニタ機能を搭載し、透析条件設定および安定透析の実現を支援します。さらに、人工透析管理システム MiracleDIMCS UX®との連携により、透析管理の効率化および安全性の向上に寄与します。停電などによる透析液供給停止時に装置内に貯留している透析液を用いて返血する緊急時自動返血機能など、緊急事態を想定した機能も充実しています。 - クリーン化
高品質な透析に寄与する透析液清浄化システムとして、ETRF※2連の自動フラッシング、リークチェック機能を搭載しています。ETRFには除去性能と耐久性が向上した“TORAY ETRF® TE-12RM”を使用しています。また、透析液を衛生的かつ容易に採取するためのサンプリングポートには、ベンチュリ効果によって消毒時のすすぎ性をさらに向上させたタイプを搭載しています。
※ETRF：endotoxin retentive filter（エンドトキシン捕捉フィルタ）
用途
急性または慢性腎不全患者等を治療する目的で、血液透析、血液透析ろ過（オンラインHDF）などを行う場合に用いる透析用監視装置です。
製造販売元：
東レ・メディカル株式会社
販売元：
東レ・メディカル株式会社
型番・仕様等
製品仕様
| 電源 | 交流 単相 100 [V] ±10%、50/60 [Hz] |
|---|---|
| 最大消費電力 | 1.5 [kW] |
| 外形寸法（W×D×H） | 280（LCD操作部：320）×570×1,415 [mm] (キャスタ部、突起物を除く) |
| 質量 | type A ： 約58 [kg] type B ： 約67 [kg] |
| 給液条件 | 圧力 0.04～0.20 [MPa] |
| 温度 25～35 [℃] | |
| 水質 標準透析液基準に適合（JSDT透析液水質基準） | |
| 透析液調整範囲 | 温度 33.0～40.0 [℃] (但し、冷却不可) |
| 流量 0、300～700 [mL/min] | |
| 除水速度調整範囲 | 0.00～5.00 [L/h] |
| 血液ポンプ流量調整範囲 | 0、20～400 [mL/min] 内径6.5 [mm]（推奨）または内径8.0 [mm] |
| 補液ポンプ速度設定範囲（OP） | 0、0.1～24.0 [L/h] 内径6.5 [mm] |
| シリンジポンプ流量調整範囲 | 0.0～10.0 [mL/h] (使用シリンジ10／20／30 [mL] 用) 早送り機能、ワンショット注入機能付き |
| 気泡検知器 | 超音波検出方式 単独気泡(検知感度：0.02 [mL] 以上) 連続微小気泡検知機能付き（検出感度：0.3 [μL]以上） |
| 漏血検知器 | 検知感度 300 [ppm] （条件：Ht 32±2 [％]、37 [℃]） 漏血計汚れ注意報付き |
機能・オプション構成
| 機能・オプション名 | タイプ A | タイプ B |
|---|---|---|
| 自動化機能（逆ろ過透析液） プライミング・急速補液・返血 血液ポンプ自動スライド |
― | ■ |
| 自動化機能（オンライン補充液） プライミング・急速補液・返血 生食/補液切れセンサ |
― |
□※1、2 □ |
| 自動化機能（生理食塩液） プライミング・急速補液・返血 生食/補液クランプ オーバフロークランプ 生食/補液切れセンサ |
□ ↓※2 ↓※2 □ |
□※1、2 □※1、2 ■ □ |
| 自動脱血 | ■ | ■ |
| 透析液送液（逆ろ過透析液） | ― | ■ |
| 透析液送液（オンライン補充液） | ― | □※1、2 |
| オンラインHDF 補液ポンプ 生食/補液切れセンサ ETRF ダブル クリーンポート サンプリングポート（供給液用） |
□ ↓※2 ↓ ↓ ↓※2 ↓ |
□ ↓※2 ↓ ■ ■ ■ |
| 間歇補充型HDF（I-HDF） | ― | ■ |
| ECUM | ■ | ■ |
| 自己診断、運転中自己診断 | ■ | ■ |
| シングルニードル | ■ | ■ |
| 除水速度プログラム（８パターン） | ■ | ■ |
| 血液流量プログラム（８パターン） | ■ | ■ |
| シリンジ流量プログラム（８パターン） | ■ | ■ |
| タイマ（４パターン） | ■ | ■ |
| 省電力（停止・洗浄時のLCD消灯） | ■ | ■ |
| 停止時の自動通液 | ■ | ■ |
| 停電時バックアップ（血液回路系） | □ | ■ |
| 抜液機能（血液回路、透析液残液回収） | ■ | ■ |
| コネクタレスカプラ | ■ | ■ |
| クリーンカプラ(バイパスコネクタタイプ) | □※3 | □※3 |
| サンプリングポート（クリーンポート） | □ | ■ |
| 血液モニタ（BLM）機能[Ht、Hb、温度、⊿BV％] 一時処置機能 再循環測定※4、5 |
□ ↓ ↓ |
□ ↓ ↓ |
| 標準化透析量（Kt/V）監視機能 透析液排液モニタ機能 |
□ ▽ |
□ ▽ |
| 測定血流量・脱血圧連続モニタリング | □ | ■ |
| 血液粘度変化率測定 | □ | □ |
| ドリップチャンバレベル調整 | □ | ■ |
| セントラル連動 | ■ | ■ |
| データ出力 | □ | □ |
| 動脈側気泡ユニット | ― | ■ |
| ETRF ダブル カセット式ETRFユニット |
□ ▽ |
■ ■ |
| ETRF シングル カセット式ETRFユニット |
□ ▽ |
― ― |
| 患者情報 | □ | □ |
| NaCl注入 | □ | □ |
| 右側サイドポールホルダ（ポール除く） | □ | □ |
| モニタハンドル | □ | □ |
| シリンジポンプ２ | □ | □ |
| 血圧計 | □ | □ |
| 外部連動 | □ | □ |
| ナースコール | □ | □ |
| 透析液流量調整（LCD） | □ | ■ |
| プライミングロート（逆止弁付） | □ | □ |
| 排液ポート | ― | □※2 |
| サンプリングポート（供給液用） | □ | ■ |
| メモ機能（タイマリンク付） | ■ | ■ |
| 抗菌液晶保護フィルム Hydro AgR | □ | □ |
| 振動検知 | □※6 | □※6 |
| 液受けトレー | □ | □ |
| 透析管理システム通信 | □ | □ |
- ■：標準搭載
- □：オプション搭載可能
- －：搭載不可
- ↓：オプション選択時に自動選択
- ▽：オプション選択時に追加選択可能
- 同一オプション（選択時：生食/補液クランプ）
- 未選択時はブランクパネル
- 当該オプション選択時、「コネクタレスカプラ」は付随しません
- 準備中（2020年3月現在）
- マーカ作成が逆ろ過透析液方式の場合、再循環の有無を検知します
- 本体が約50mm高くなります
